Hai sơ đồ chỉ rõ cách ghép LSH3P, LSN3P, LSG3: bộ nào lắp ở tủ nào, dây RS485 nối thế nào, có sự cố thì điện thoại nhận tin gì. Cả trại 1 SIM, không cần Internet.
Trại 5 dãy chuồng thì có 5 tủ điện, mỗi tủ cách nhau vài chục đến vài trăm mét. Dãy 3 mất một pha lúc 2 giờ sáng. Hoặc quạt hút dãy 4 cháy tụ trong khi tủ vẫn đủ điện. Ai báo cho anh chị?
Bài này dùng 2 sơ đồ để chỉ rõ cách ghép 3 thiết bị của Lazico thành một hệ báo động: bộ nào lắp ở tủ nào, dây nối đi đâu, và khi có sự cố thì điện thoại nhận được gì.
Tóm tắt nhanh

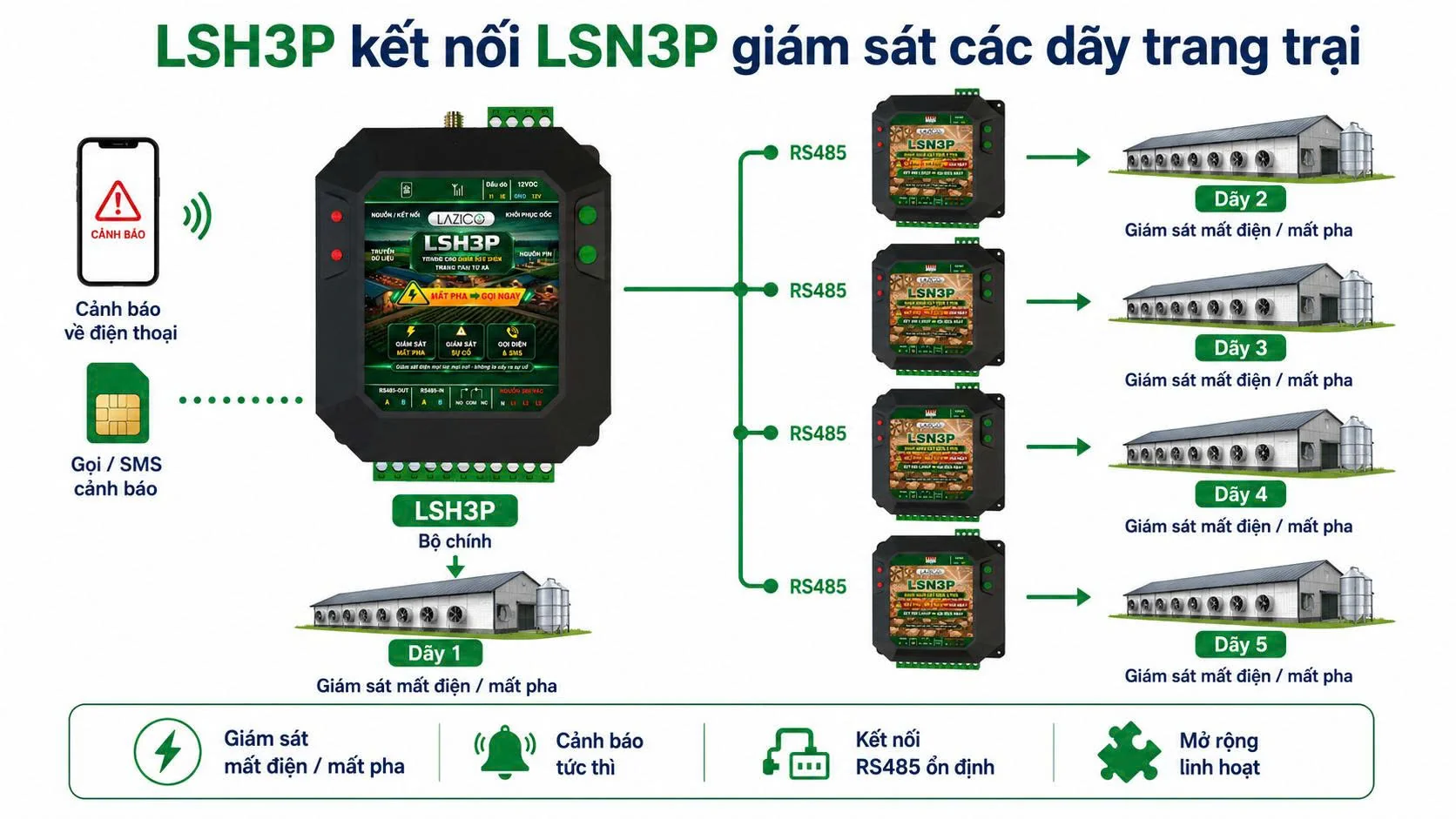

LSH3P ở dãy 1 làm bộ chính, 4 node LSN3P giám sát dãy 2 đến dãy 5, tất cả nối về LSH3P qua RS485.
Đọc sơ đồ từ trái sang phải:
Trại chỉ cần biết "tủ dãy nào mất điện" thì dừng ở sơ đồ này là đủ.

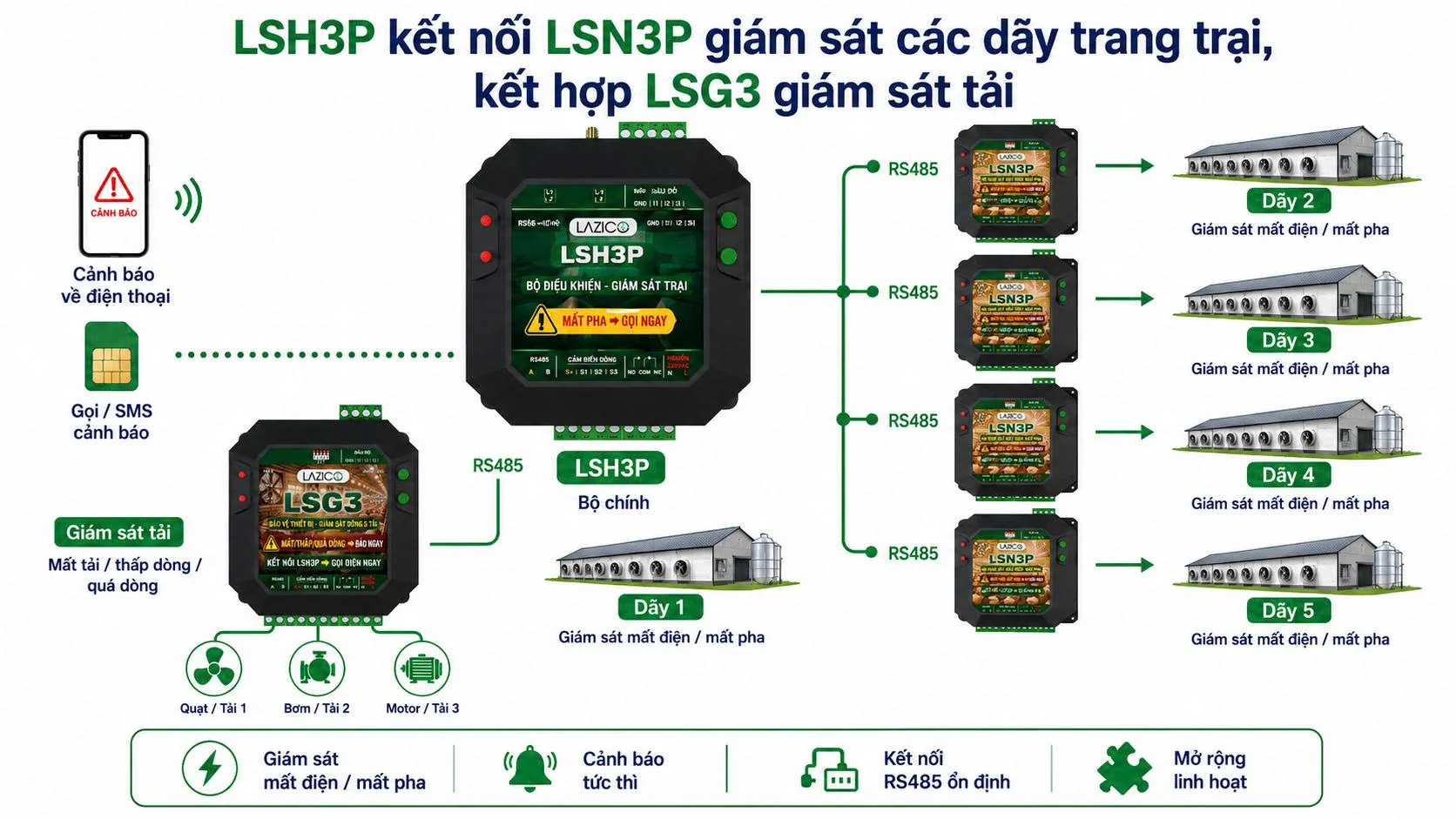

Giữ nguyên sơ đồ 1, nối thêm LSG3 vào đường RS485 để giám sát 3 tải: quạt, bơm, motor.
Sơ đồ 1 chỉ trả lời câu hỏi "tủ còn điện không". Có những lúc tủ vẫn đủ 3 pha mà quạt đã đứng vì cháy tụ, đứt dây hay nhảy rơ le nhiệt. LSN3P không báo trường hợp này. Đó là việc của LSG3, góc dưới bên trái sơ đồ:
Lỗi lắp hay gặp nhất: kẹp cả 3 dây pha của motor vào một cảm biến. Dòng của 3 pha triệt tiêu nhau, cảm biến đọc gần bằng 0 và LSG3 báo sai. Mỗi cảm biến chỉ kẹp một dây.
Nội dung tin nhắn dưới đây lấy từ video thử nghiệm của Lazico:
| Tình huống | Bộ phát hiện | Anh chị nhận được |
|---|---|---|
| Tủ dãy 1 mất pha L1 | LSH3P | Cuộc gọi, rồi SMS "LSH3P: Mat dien pha L1" |
| Tủ dãy 1 có điện lại | LSH3P | SMS "Moi co dien pha L1" và "Tat ca da khoi phuc, co the su dung binh thuong" |
| Tủ dãy 3 mất pha | LSN3P dãy 3, báo về LSH3P | Cuộc gọi và SMS ghi số khu bị sự cố |
| Quạt (tải 1) ở khu 1 quá dòng | LSG3, báo về LSH3P | SMS "Su co dong dien khu vuc: 1(S1:qua dong)" |
| Quạt (tải 1) chạy thấp dòng | LSG3, báo về LSH3P | SMS "... khu vuc: 1(S1:thap dong)" |
| Hết sự cố ở khu 1 | LSG3, báo về LSH3P | SMS "Het su co dong dien khu vuc: 1" |
| Mất toàn bộ điện | LSH3P | SMS "LSH3P: Mat dien" |
Tin nhắn có số khu, có số tải. Nửa đêm nhận tin là anh chị biết ra tủ nào, kiểm tra quạt nào, không phải đi dò từng dãy.
 |
 |
 |
| LSH3P: bộ chính Lắp ở 1 tủ, có Nano SIM. Giám sát 3 pha tại tủ, gọi điện và SMS tới 5 số. |
LSN3P: node từng dãy Lắp ở tủ mỗi dãy. Báo mất 1 pha, 2 pha, mất toàn bộ điện. Không có SIM, báo về LSH3P. |
LSG3: node giám sát tải Lắp ở tủ có quạt, bơm, motor. Kèm 3 cảm biến dòng kẹp. Không có SIM, báo về LSH3P. |
LSN3P và LSG3 là bộ mở rộng. Dùng riêng, mỗi bộ chỉ phát huy khoảng một nửa tính năng. Phải có LSH3P thì hệ mới gọi điện, nhắn tin được.
| Kiểu trại | Cách ghép gợi ý |
|---|---|
| Chỉ 1 tủ điện, 1 điểm cần báo | Chưa cần hệ này. Bộ báo mất pha độc lập ES01P gọn hơn. |
| Trại gà, trại heo 5 dãy, mỗi dãy 1 tủ | Như sơ đồ 1: 1 LSH3P ở dãy 1 và 4 LSN3P ở dãy 2–5. Thêm LSG3 ở tủ có quạt hút chính (sơ đồ 2). |
| Ao tôm nhiều cụm ao | 1 LSH3P ở tủ tổng, mỗi cụm ao 1 LSN3P. Mỗi LSG3 theo dõi được 3 quạt nước quan trọng. |
| Trạm bơm tưới xa nhà | LSH3P tại tủ bơm. Thêm LSG3 nếu muốn biết bơm chạy không tải hoặc bị kẹt. |
Số LSN3P, LSG3 cụ thể cho từng trại do kỹ thuật Lazico tính theo sơ đồ trại. Theo Lazico, hệ này hợp nhất với trại từ 3 khu trở lên.
Phần đấu điện do thợ điện có chuyên môn thực hiện.
Hệ này không đo nhiệt độ, độ ẩm chuồng, oxy trong ao hay điện năng tiêu thụ. Nó cũng không tự ngắt motor khi mất pha, nên trong tủ vẫn cần rơ le bảo vệ pha. Cảnh báo đi qua sóng di động, nên tủ đặt LSH3P phải có sóng.
Không. Chỉ LSH3P lắp SIM. LSN3P, LSG3 báo về LSH3P qua dây RS485.
Không. LSH3P gọi điện và nhắn SMS qua Nano SIM, chỉ cần tủ đặt LSH3P có sóng di động.
LSN3P biết tủ của dãy còn điện không. LSG3 biết quạt, bơm, motor có đang chạy không, nhờ đo dòng qua cảm biến kẹp.
Theo Lazico, tới 32 khu qua RS485, đường dây dài tới 1.000 m.
Không. Bộ LSG3 đã kèm sẵn 3 cảm biến dòng kẹp SCT-013.
Tổng chi phí phụ thuộc số dãy, số quạt, bơm cần theo dõi và chiều dài dây RS485. Giá từng bộ xem tại trang LSH3P, LSN3P và LSG3. Gửi sơ đồ trại, Lazico báo giá trọn bộ.
Gọi hoặc nhắn Zalo 0813578889. Anh chị chụp sơ đồ trại (vẽ tay cũng được), ghi số tủ điện, khoảng cách giữa các tủ và danh sách quạt, bơm cần theo dõi. Lazico gửi lại sơ đồ ghép LSH3P, LSN3P, LSG3 cho đúng trại của anh chị, kèm báo giá trọn bộ.
Cập nhật: 14/10/2026 · Lazico Việt Nam
