Hệ thống điều khiển và giám sát trang trại gồm 5 phần: thiết bị chạy, tủ điện động lực, bộ điều khiển, cảm biến và cảnh báo sự cố. Bài nêu thiết bị Lazico cho từng phần và trại nào cần phần nào.
Hai chủ trại cùng gọi hỏi "hệ thống điều khiển trang trại". Người thứ nhất chỉ cần nửa đêm mất điện thì điện thoại reo. Người thứ hai muốn quạt tự chạy theo nhiệt độ, bơm tưới theo lịch, xem số NH3 trong chuồng trên app. Cùng một cái tên mà khối lượng việc khác nhau cả chục lần. Biết hệ thống gồm những phần nào thì chủ trại chọn đúng phần mình cần, khỏi mua thừa.
Hệ thống điều khiển và giám sát trang trại gồm 5 phần: thiết bị chạy (quạt, bơm, van), tủ điện động lực, bộ điều khiển, cảm biến, và phần cảnh báo sự cố về điện thoại. Trại nhỏ có khi chỉ cần một phần. Trại lớn ghép đủ cả năm, nối với nhau qua SIM, WiFi hoặc dây RS485.
| Phần | Làm việc gì | Thiết bị Lazico |
|---|---|---|
| 1. Thiết bị chạy | Quạt hút, giàn mát, phun sương, đèn, bơm, van tưới, quạt nước ao | Van điện từ; quạt, bơm là thiết bị sẵn có của trại |
| 2. Tủ điện động lực | Cấp điện và bảo vệ cho quạt, bơm: aptomat, khởi động từ, rơ-le nhiệt | Tủ điều khiển Lazico làm theo đơn, 1 pha hoặc 3 pha |
| 3. Bộ điều khiển | Bật tắt theo lịch, theo cảm biến, theo lệnh từ điện thoại | Qua SIM: ES03, ES03+, EV02, EV04, LA5S. Qua WiFi: EW03, EW05, EW05s. Trung tâm: MS5, MN5, MF5 |
| 4. Cảm biến | Đo nhiệt độ, độ ẩm, NH3, CO2 trong chuồng; áp suất ống tưới; pH dung dịch | Cảm biến RS485 Modbus cho bộ trung tâm; EW05s đọc thêm cảm biến 4–20mA |
| 5. Cảnh báo sự cố | Gọi điện, nhắn tin khi mất điện, mất pha, quạt dừng | ES01V, ES01C, ES01P; hệ LSH3P, LSN3P, LSG3 cho trại nhiều khu |
Đi lần lượt từng phần bên dưới, kèm những chỗ hay làm sai khi lắp.
Đây là thứ trại đã có sẵn: quạt hút đầu chuồng, giàn mát, đèn, máy bơm giếng, quạt nước ao. Hệ thống không thay chúng, chỉ bật tắt chúng đúng lúc. Riêng phần tưới thì cần thêm van điện từ để chia khu. Van Lazico có ba loại cuộn coil: 24VDC, 24VAC và 220VAC, chọn theo nguồn có trong tủ.
Trước khi hỏi báo giá, liệt kê đủ các tải: tên, công suất, 1 pha hay 3 pha, cần chạy theo gì (lịch, nhiệt độ, bấm tay). Bảng này quyết định gần hết cấu hình tủ.
Bộ điều khiển chỉ đóng cắt tín hiệu nhỏ. Ví dụ đầu ra bơm của EV02 là tiếp điểm 300W: nó đóng cuộn hút của khởi động từ, khởi động từ mới đóng điện cho bơm. Đấu thẳng bơm 2HP vào đầu ra bộ điều khiển là cách nhanh nhất để cháy tiếp điểm.
Một tủ trang trại đầy đủ thường có aptomat tổng và aptomat nhánh, khởi động từ và rơ-le nhiệt cho từng quạt, bơm, bộ nguồn cho bộ điều khiển, và công tắc chuyển Tay – Tắt – Tự động để chạy tay khi cần. Tủ 3 pha nên có thêm rơ-le bảo vệ pha, vì thiết bị giám sát chỉ báo mất pha, không tự ngắt motor.
Cách chọn và đặt tủ có trong bài tủ điều khiển trang trại chăn nuôi: cấu tạo, cách chọn và lắp đặt.
Đây là phần quyết định trại điều khiển qua đường nào. Lazico chia làm ba nhóm:
Qua SIM. Dùng ở nơi không có WiFi, chỉ cần sóng di động. ES03 có 3 đầu ra độc lập, bật tắt bằng tin nhắn, cuộc gọi. EV02 và EV04 dành cho tưới: bơm chạy theo van, tự ngắt bơm khi công tắc áp suất hoặc dòng chảy báo sự cố. LA5S là bộ 4G 5 ngõ ra.
Qua WiFi. Trại đã có WiFi phủ tới tủ thì dùng dòng EW. EW05 có 5 đầu ra, đọc nhiệt độ, độ ẩm và tự bật tắt theo ngưỡng; EW05s thêm 4 cổng đọc cảm biến 4–20mA. Muốn nhiều đầu ra hơn thì ghép EX04w.
Bộ trung tâm. Trại nhiều chuồng, nhiều cảm biến thì dùng một bộ trung tâm: MS5 qua SIM 4G, MN5 qua WiFi hoặc dây mạng, MF5 nhiều đường truyền cho trại cần đường dự phòng. Cần thêm đầu ra thì ghép bộ mở rộng MX4.
Chọn nhóm nào thì nhìn hai thứ: tủ đặt ở đâu có WiFi hay chỉ có sóng điện thoại, và trại cần bao nhiêu đầu ra, bao nhiêu cảm biến. So sánh kỹ các dòng WiFi có ở bài so sánh các dòng EW Lazico.
Không có cảm biến thì bộ điều khiển chỉ chạy theo giờ. Chạy theo giờ đủ cho tưới, nhưng chuồng kín thì cần chạy theo nhiệt độ thật trong chuồng.

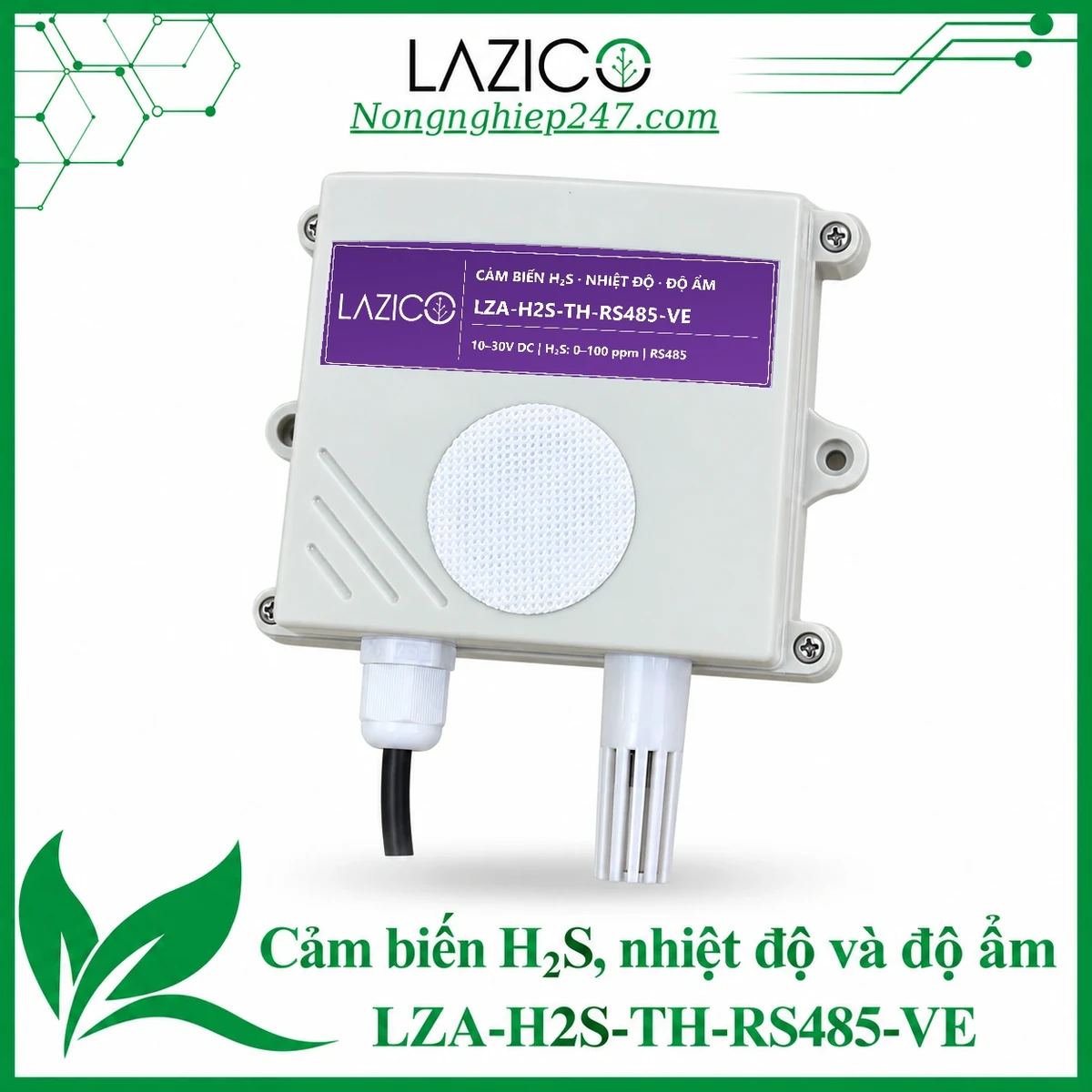

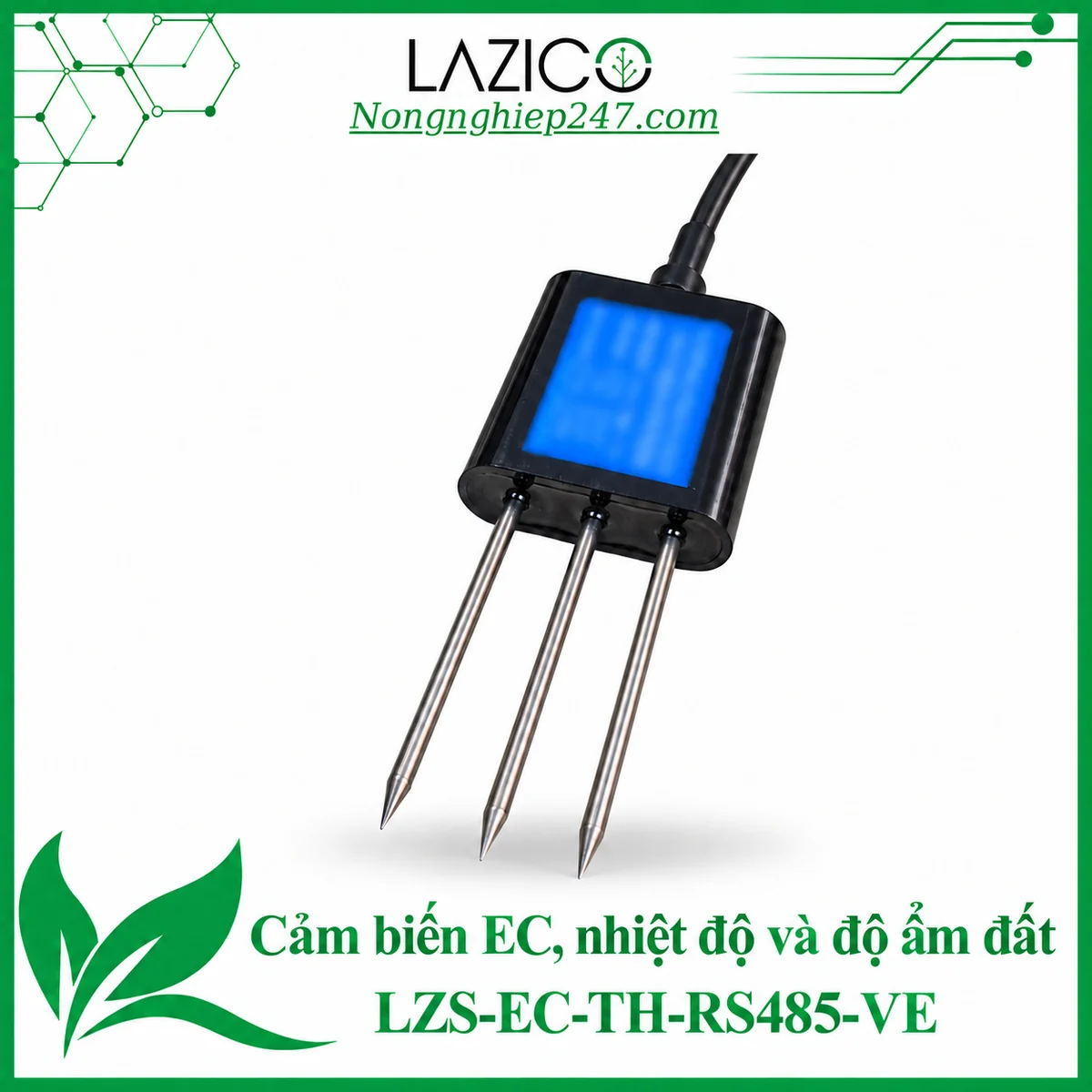

Cảm biến RS485 Modbus nối được nhiều con trên một sợi dây về bộ trung tâm. Dòng EW đọc cảm biến theo kiểu khác, nên khi mua cảm biến lẻ phải hỏi trước là nối vào bộ nào.
Một lỗi gặp nhiều: treo cảm biến nhiệt sát mái hoặc ngay trước tấm làm mát. Số trên app đẹp mà đàn vẫn nóng. Cảm biến nên treo ngang tầm con vật, giữa dãy.
Phần này nên có trước tiên, kể cả khi trại chưa tự động hóa gì. Bộ điều khiển hỏng thì còn chạy tay được. Mất điện quạt lúc 2 giờ sáng mà không ai biết thì không chạy tay kịp.
Chi tiết từng kiểu sự cố có ở bài giám sát trang trại chăn nuôi từ xa và bài giám sát điện trang trại nhiều khu.
| Trại | Cần phần nào |
|---|---|
| Chuồng nhỏ, chỉ sợ mất điện | Phần 5: một ES01V hoặc ES01C |
| Vườn 2–4 khu tưới, xa nhà, không WiFi | Phần 1, 2, 3: van, tủ, EV02 hoặc EV04 |
| Chuồng kín, có WiFi, muốn quạt chạy theo nhiệt độ | Đủ 5 phần, bộ điều khiển là EW05; thêm ES01V để báo mất điện |
| Trại nhiều dãy, nhiều cảm biến | Đủ 5 phần, bộ trung tâm MS5, MN5 hoặc MF5; cảnh báo bằng hệ LSH3P |
Lắp dần cũng được: làm bộ báo mất điện trước, sau này mới làm tủ tự động. Chỉ cần lúc làm tủ chừa chỗ trên thanh ray và tính bộ nguồn dư một chút.
Được. Các bộ qua SIM như ES03, EV04, LA5S và bộ trung tâm MS5 chỉ cần sóng di động tại tủ.
SIM cần đăng ký VoLTE vì mạng 2G đã tắt, và phải còn hạn, còn tiền. Xem bài xác thực đổi máy cho SIM thiết bị.
Không nhất thiết. Tủ cũ đã có aptomat, khởi động từ còn tốt thì lắp thêm bộ điều khiển và nối vào cuộn hút khởi động từ. Kỹ thuật cần xem ảnh tủ mới nói chắc được.
Các bộ báo qua SIM như ES01V, ES01C có pin trong nên vẫn gọi, nhắn được khi lưới mất. Bộ điều khiển thì dừng theo tủ.
Gọi hoặc Zalo 0813578889. Gửi ảnh tủ điện, danh sách quạt, bơm, van kèm công suất, cho biết điện 1 pha hay 3 pha và tủ có WiFi hay chỉ có sóng điện thoại. Lazico chọn giúp phần nào cần làm trước và báo giá.
Kiểm tra kỹ thuật: Đội kỹ thuật Lazico · Cập nhật: 27/10/2026
