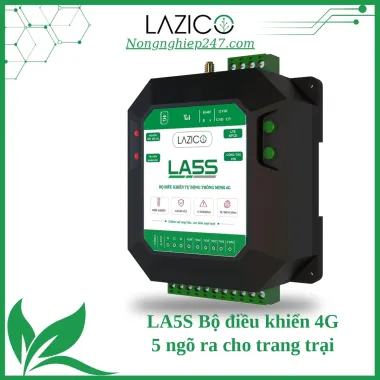

LA5S - Bộ điều khiển 4G 5 ngõ ra, giám sát và cảnh báo qua SIM

Trại heo, trại gà thường có một tủ điện với vài thứ cần bật tắt: quạt, bơm, đèn, máy cho ăn. Ngoài ra còn vài thứ cần canh: điện lưới, áp lực nước, nhiệt độ chuồng. Chủ trại không thể đứng cạnh tủ cả ngày. Đêm mất điện hay áp nước tụt, phải có thứ gì đó gọi điện báo về. LA5S làm cả hai việc trong một hộp: điều khiển 5 thiết bị và canh các tín hiệu đó qua SIM 4G.

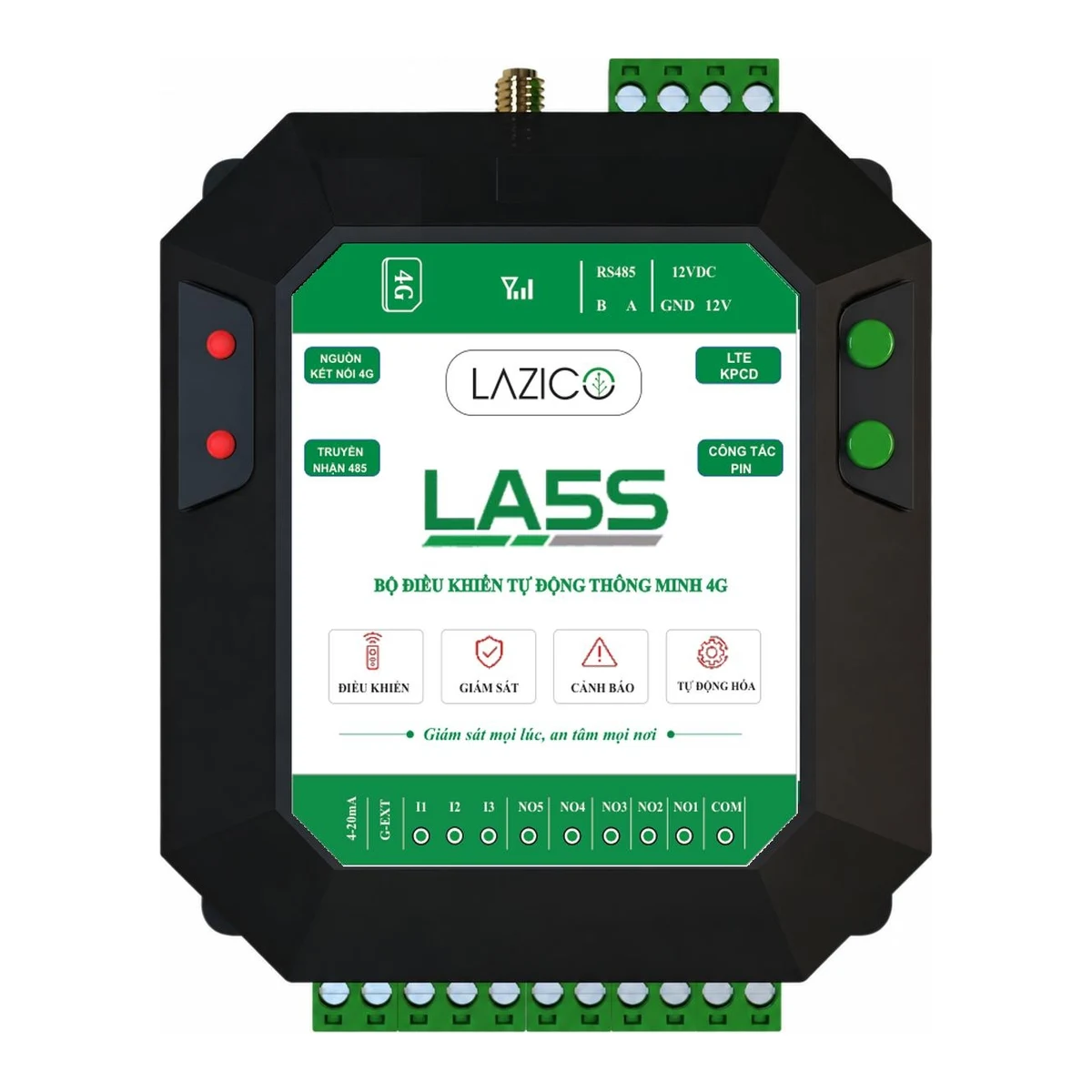

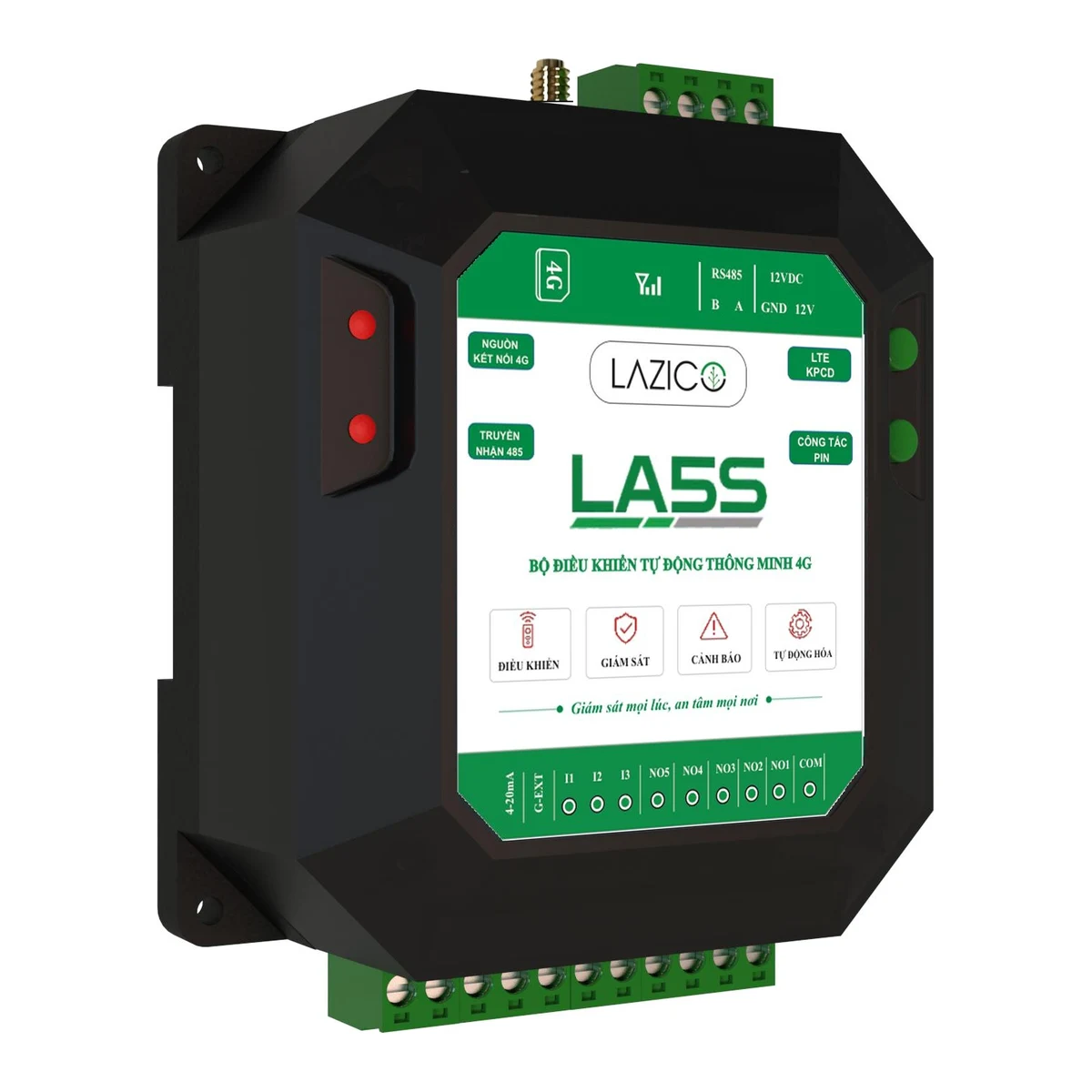

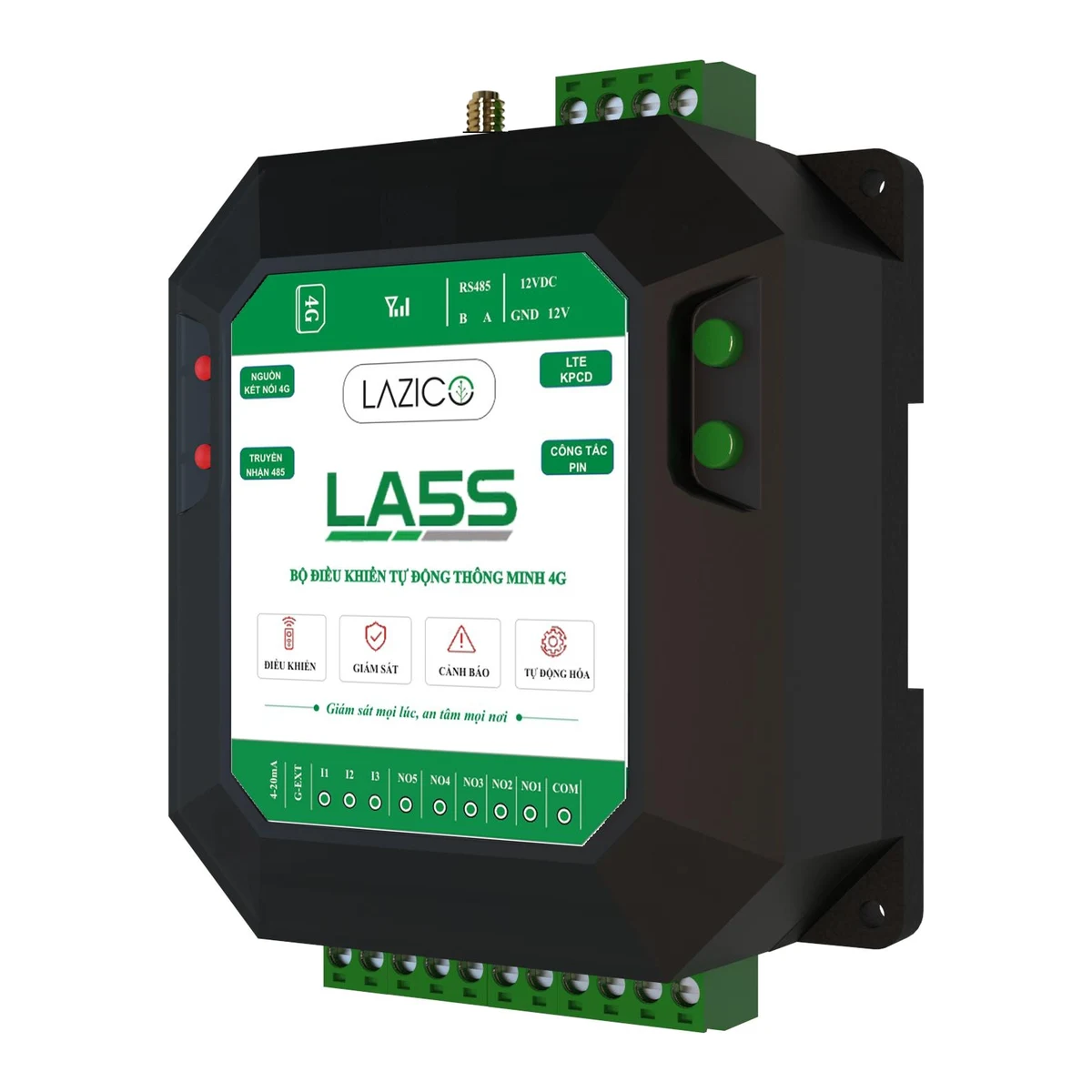

LA5S là bộ điều khiển 4G của Lazico: 5 ngõ ra, 3 đầu vào số, 1 đầu vào cảm biến 4–20mA và 1 cổng RS485 Modbus. Máy điều khiển được bằng app Lazico IoT, tin nhắn SMS và cuộc gọi. Khi có sự cố, máy nhắn tin và gọi điện tới tối đa 5 số quản lý. Lịch chạy, hẹn giờ và cảnh báo được lưu ngay trong máy, nên mất 4G một lúc thì phần tự động vẫn chạy.

Thông tin nhanh về LA5S

LA5S làm được những gì?

Bật tắt 5 thiết bị từ điện thoại

Trên app Lazico IoT có 5 nút cho O1–O5, bấm là ngõ ra đóng hoặc mở ngay. Không mở được app thì nhắn tin: 1B bật O1, 1T tắt O1, tương tự cho 2B đến 5T. Một tin có thể gửi nhiều lệnh, ví dụ 1B 2T 3B, máy trả lại một tin tổng hợp trạng thái. Nhắn KT để xem ngõ ra nào đang bật.

Gấp hơn nữa thì gọi điện. Số quản lý gọi vào, LA5S tự ngắt máy và đảo trạng thái O1: đang tắt thì bật, đang bật thì tắt, rồi nhắn lại trạng thái. Vì vậy O1 nên dành cho thiết bị hay phải bật tắt gấp nhất, thường là bơm hoặc quạt chính.

Chạy theo lịch, hẹn giờ ngay trong máy

Mỗi ngõ ra đặt được tối đa 6 lịch theo ngày trong tuần và khung giờ, chạy bật tắt hoặc chạy theo chu kỳ. Ngoài lịch còn 10 hẹn giờ cho những lần bật tắt lẻ. Lịch và hẹn giờ lưu trong LA5S, không nằm trên máy chủ. Máy đã có giờ chuẩn mà mất 4G thì lịch vẫn chạy đúng giờ.

Có hôm cần tạm dừng hết để sửa chuồng? Nhắn TAT.LICHBIEU hoặc TAT.HENGIO, cấu hình vẫn giữ nguyên, sửa xong nhắn BAT.LICHBIEU, BAT.HENGIO là chạy lại.

Canh tín hiệu, có sự cố thì tự xử lý và gọi báo

LA5S có 8 kịch bản cảnh báo. Mỗi kịch bản lấy một nguồn để canh: đầu vào số, cảm biến 4–20mA hoặc một kênh cảm biến RS485. Anh chị đặt điều kiện, thời gian xác nhận, việc máy cần làm khi xảy ra sự cố và khi hết sự cố. Nhắn tin, gọi điện lúc xảy ra và lúc khắc phục là bốn lựa chọn bật tắt riêng.

Ví dụ hay dùng ở trại: cảm biến áp suất 4–20mA đặt dải 0–10 bar. Áp dưới 1 bar liên tục 60 giây thì máy coi là bơm chạy khô hoặc vỡ ống, tự tắt bơm, nhắn tin và gọi chủ trại. Thời gian xác nhận giúp tránh báo nhầm khi áp chỉ dao động vài giây lúc bơm vừa khởi động.

Ba đầu vào số I1–I3 nhận tiếp điểm như phao mực nước, tiếp điểm báo lỗi của biến tần, cảm biến cửa. Ví dụ phao bể chạm mức thấp giữ 5 giây là báo, đủ để bỏ qua sóng nước làm phao nháy.

Báo mất điện bằng pin dự phòng

LA5S có mạch canh nguồn ngoài và pin dự phòng. Mất điện, máy nhắn "MAT DIEN" kèm điện áp pin tới 5 số quản lý. Có điện lại thì nhắn "CO DIEN". Muốn gọi điện thì chọn bằng tin nhắn: G.MD gọi khi mất điện, G.CD gọi khi có điện lại, G.MC gọi cả hai lần. Máy nhắn tin trước, chờ khoảng 2 giây rồi mới gọi, để người nghe máy đã có tin trong tay.

Máy gọi lần lượt các số quản lý, tối đa 2 vòng. Gọi xong, máy nghỉ 10 phút mới gọi đợt mới để không gọi dồn khi điện chập chờn. Khoảng nghỉ đổi được bằng lệnh TG.x, x từ 1 đến 255 phút.

Mở rộng qua RS485

Cổng RS485 đọc được cảm biến Modbus RTU nhiều kênh, ví dụ một cảm biến môi trường trả nhiệt độ, độ ẩm và EC cùng lúc. Thông số cảm biến (địa chỉ, thanh ghi, kiểu dữ liệu, hệ số) khai báo trên app, không phải gõ lệnh.

Thiếu ngõ ra thì gắn thêm module LH-IO404 hoặc QX-AO04 (4 kênh), QX-V001, QX-AO01 (1 kênh). LA5S quản lý tối đa 12 module, cộng thêm 20 ngõ ra ngoài 5 ngõ ra sẵn có. Ngõ ra trên module điều khiển được bằng app, lịch, hẹn giờ, cảnh báo và tin nhắn MR1.2B (bật kênh 2 của module địa chỉ 1).

Xem LA5S điều khiển và giám sát trang trại

Đấu nối và cài đặt LA5S

1. Tắt nguồn, lắp SIM, vặn anten 4G.
2. Đấu nguồn 12VDC vào chân GND và 12V ở hàng trên.
3. Đấu thiết bị cần điều khiển vào các cặp COM–NO1 đến COM–NO5. Bơm, quạt công suất lớn đi qua khởi động từ (contactor): ngõ ra LA5S chỉ đóng cuộn hút.
4. Đấu tiếp điểm cần canh vào I1–I3, cảm biến 4–20mA vào chân 4–20mA, dây RS485 vào hai chân B–A theo đúng thứ tự trên tem: chân B đứng trước, chân A đứng sau. Đấu ngược A, B thì máy không đọc được cảm biến.
5. Cấp nguồn, chờ máy lên mạng, mở app Lazico IoT thêm thiết bị bằng mã Device ID trên tem. Thêm 5 số quản lý trên app.

Danh sách số quản lý chỉ thêm, sửa trên app, không đăng ký bằng tin nhắn. Phần đấu điện tủ do thợ điện có chuyên môn thực hiện. Gửi Lazico sơ đồ tủ trước khi đấu nếu chưa chắc.

Ứng dụng

Trại heo, trại gà. O1 cho bơm nước, O2–O5 cho quạt, đèn, máy cho ăn. Pin dự phòng báo mất điện ngay cả khi tủ đã sập nguồn. Cảm biến nhiệt độ qua RS485 làm điều kiện cảnh báo.

Trạm bơm tưới. Cảm biến áp suất 4–20mA canh đường ống, áp tụt thì tự tắt bơm và gọi báo. Lịch tưới chạy trong máy. Cần chia nhiều van hơn thì thêm module RS485.

Ao nuôi, bể chứa. Phao mực nước vào I1–I3, bơm cấp vào ngõ ra, mực thấp thì gọi báo.

Nhà xưởng nhỏ, kho. Bật tắt đèn, quạt hút theo lịch, báo khi mất điện lưới.

LA5S khác ES08V thế nào?

Cả hai cùng dùng SIM, nhưng làm hai việc khác nhau.

LA5S không làm được gì?

• Không có nút bấm bật tắt ngõ ra tại máy. Nút trên máy chỉ dùng để khôi phục cài đặt gốc.
• Cuộc gọi chỉ đảo được O1. O2–O5 điều khiển bằng app hoặc tin nhắn.
• Chỉ có 1 kênh 4–20mA. Cần nhiều cảm biến hơn thì dùng cảm biến RS485.
• Không đăng ký số quản lý bằng tin nhắn; tối đa 5 số.
• Không cấp nguồn 220VAC trực tiếp; máy chạy 12VDC.

Câu hỏi thường gặp về LA5S

Mất 4G thì LA5S còn chạy không?

Còn. Đầu vào số, cảm biến 4–20mA, RS485, cảnh báo, lịch và hẹn giờ vẫn chạy trong máy, miễn là máy đã có giờ chuẩn trước đó. Máy tự kết nối lại khi có sóng. Không cần khôi phục cài đặt gốc chỉ vì mất mạng.

SIM cần loại nào?

SIM 4G không khóa PIN, có data để kết nối app, còn tiền hoặc gói để nhắn tin và gọi cảnh báo. Nhắn CLS từ số quản lý để xem chất lượng sóng tại chỗ đặt tủ.

Người lạ nhắn tin có điều khiển được máy không?

Không. Lệnh điều khiển chỉ nhận từ 5 số quản lý. Riêng lệnh ADTKKH thì số nào nhắn cũng được, máy trả về IMEI, phiên bản và danh sách số quản lý. Vì vậy đừng đưa số SIM trong máy cho người ngoài.

Đèn trên máy báo gì?

Đèn mạng nháy nhanh là đã kết nối máy chủ, nháy thưa là có sóng nhưng chưa vào được máy chủ. Hai đèn sự cố: đèn 1 sáng là bình thường, đèn 2 sáng là đang có ít nhất một cảnh báo chưa khắc phục.

Nhận tư vấn LA5S cho trại của anh chị

Gọi hoặc Zalo 0813578889, cho Lazico biết trại cần bật tắt những thiết bị nào, công suất bao nhiêu và muốn canh tín hiệu gì (mất điện, áp lực nước, mực nước, nhiệt độ). Lazico tư vấn cách đấu tủ và liên hệ báo giá.
